Getränke-Rucksack Pro19-Liter

  • ... das seit Jahren bewährte, ultimative mobile Zapfgerät für den professionellen Getränke Service als "XL-VARIANTE" .Besonders robuste, langlebige und hochisolierende Rucksackkonstruktion Geeignet für den universellen Einsatz mit Bier, kohlensäurehaltigen Softdrinks sowie stillen Getränken heiß und kalt.
  • Basisausstattung exkl. Druckzubehör, mit Standart Zapfpistole, Preis/Stück € 459,-   (inkl.19% MwSt. € 546.21.-)
  • ** Lieferung inkl. Gastro-Vorbinder mit drei Taschen, für Geldbörse, Service Zubehör u.a. **

Optimalen Einsatz findet diese XL-Getränkerucksack mit seinem Ladevolumen von 19 Liter auf Konzert- und Sportveranstaltungen (Innen-/Außenbereich) sowie bei allen Events, wo innerhalb eines kurzen Zeitraumes ein schneller und hoher Getränkeabsatz erzielt werden soll!

Der Getränke-Rucksack Pro19-Liter ist wie auch die Ausstattung Pro11-Liter ein Multifunktionaler Mobiler Getränkespender, besonders robust und hochisolierend jedoch in "XL-VARIANTE". Je nach Modell Ausstattung, geeignet für den Ausschank von Getränken mit/ohne Kohlensäure, heiß/kalt. Der Pro19-Liter erfüllt alle Voraussetzungen eines professionellen, mobilen Schankgerätes.

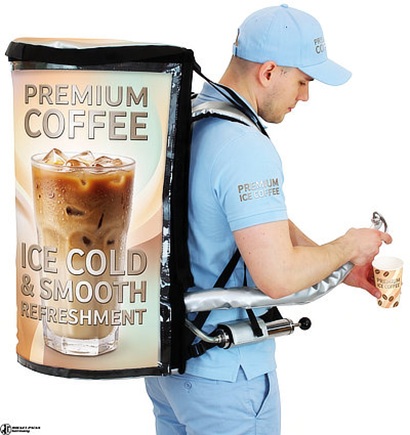

Pro19-Liter "für stille Getränke heiß/kalt"

... bei dieser Ausstattung wird kein zusätzliches Druckzubehör für den Getränkeausschank benötigt. Die Leerung erfolgt durch Gravitation (natürliches Gefälle). Anschluss der Getränkeleitung befindet sich am Behälterboden. Bei Wunsch eines stärkeren Ausschankdruck, kann zusätzlich die handbetrieben Luftpumpe  eingesetzt werden.

  • Die Rucksackhülle ist nach ergonomischen Gesichtspunkten konzipiert und aus robusten und wetterfesten Materialeien gefertigt.
  • Die Anlage verfügt über eine verstärkte  Bauweise für höchste Beanspruchung mit langer Lebensdauer und hat trotzdem ein geringes Eigengewicht.
  • Eine plus Iso-Ummantelung für den Getränkebehälter, sorgt für längere Isolierung der Getränke/Produkte (bis 3 Stunden und mehr, abhängig von der Außentemperatur).
  • Rucksack Konstruktion und hochwertige Materialien bilden die Basis für ein professionelles Erscheinungsbild und perfekten Getränkeservice!

Ausstattung/Technische Daten:

  • Material ... sehr robuste und witterungsbeständige LKW Plane
  • Spezialrucksack ... verstärkte Konstruktion durch Alu Verstrebungen im Rückenteil eingearbeitet
  • Isolierung Plus ... Bis zu 3 Stunden oder mehr durch extra Iso-Ummantelung für Getränkebehälter
  • Abmessungen ... H72 x B35 x T35 cm
  • Gewicht (ohne Getränkeinhalt) ... 8.5 Kg
  • Werbefläche (Folienfenster) ... H63 x B77,5 cm
  • Becherspender ... Kunststoff, Farbe Sand-Weis, für EW-Trinkbecher 350-710 ml
  • AFG Getränkebehälter NC ... Gravitation, Edelstahl, 5-US Gallonen (19 Liter)
  • Wahlweise ...mit Standard oder Premium Zapfer ausgestattet
  • weitere Ausstattungsoptionen ... Gastro-Vorbinder und Promotion-Flagge

Weiteres Zubehör/Equipment:

... Artikel Pro19-Liter "für stille Getränke heiß/kalt"

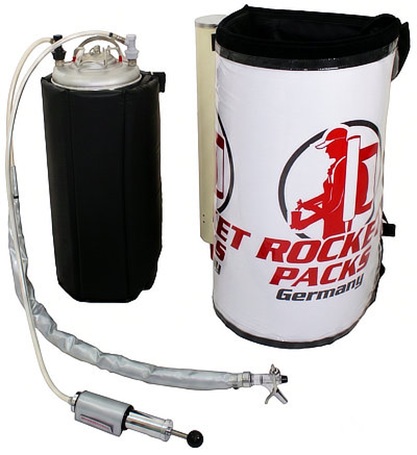

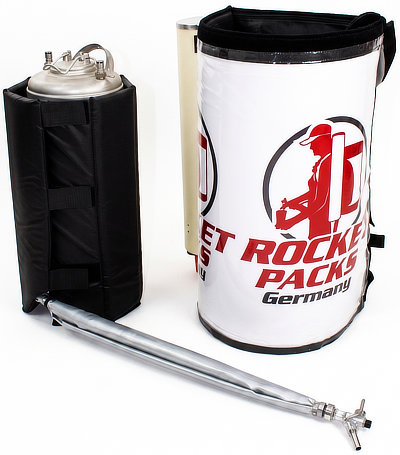

  1. AFG Behälter NC, Stahl, Gravitation, 19 Liter Inhalt, inkl. isolierter, ummantelter Getränkeleitung u.
  2. Becherspender, PE, Farbe Sand-Weis, für EW-Trinkbecher 350-710 ml ,
  3. Premium Zapfer, komplett mit Leitung, Isolierung, Ummantelung und Behälter Anschlussteil,
  4. Handbetriebene Luft Pumpe, Gehäuse Stahl (bei Bedarf, lediglich als Schankdruckverstärker)
  5. Gastro-Vorbinder mit 3 Taschen - für Geldbeutel, Service Zubehör etc.,
  6. Promotion-Flagge mit Teleskop Stange, witterungsbeständige Folientasche für 2x DIN A4 Werbeeinschübe, in Signalfarbe,

Pro19-Liter "für Getränke mit Kohlensäure"

  • Bei Ausschank CO2-haltiger Getränke ist bei dieser Ausstattung ein zusätzliches Druckzubehör notwendig.
  • Die Leerung durch natürliches Gefälle, ist bei diesem Ausschankrucksack nicht möglich da der Getränkefluss über ein Steigrohr nach oben transportiert werden muss, Hierzu wird Schankdruck benötigt.
  • Unsere Empfehlung zur Erzeugung des Schankdruck, ist die handbetriebenen Am Beckengurt des Rucksack montiert, wird einfach nach Bedarf der Schankdruck erzeugt.
  • Die Pumpe ist immer Einsatzbereit und für jedes Getränk geeignet.

Weiteres Equipment zur Erzeugung des Schankdruck finden Sie unter "Technische Informationen" oder fragen Sie uns!

Bei Betrieb der Anlage mit CO2-haltigen Getränken, ist der Einsatz der handbetriebenen Luftpumpe erforderlich (je Rucksack eine Pumpe).

Ausstattung/Technische Daten:

  • Material ... sehr robuste und witterungsbeständige LKW Plane
  • Spezialrucksack ... verstärkte Konstruktion durch Alu Verstrebungen im Rückenteil eingearbeitet
  • Isolierung Plus ... Bis zu 3 Stunden oder mehr durch extra Iso-Ummantelung für Getränkebehälter
  • Abmessungen ... H72 x B35 x T35 cm
  • Gewicht (ohne Getränkeinhalt) ... 8.5 Kg
  • Werbefläche (Folienfenster) ... H63 x B77,5 cm
  • Becherspender ... Kunststoff, Farbe Sand-Weis, für EW-Trinkbecher 350-710 ml
  • AFG Getränkebehälter NC ... Standard, Edelstahl, 5-US Gallonen (19 Liter)
  • Wahlweise ...mit Standard oder Premium Zapfer ausgestattet
  • weitere Ausstattungsoptionen ... Gastro-Vorbinder und Promotion-Flagge

Weiteres Zubehör/Equipment:

... für Artikel Pro19-Liter "für Getränke mit Kohlensäure"

  1. AFG Behälter NC, Stahl, Standard, 19 Liter Inhalt, inkl. isolierter, ummantelter Getränkeleitung u.
  2. Becherspender, PE, Farbe Sand-Weis, für EW-Trinkbecher 350-710 ml ,
  3. Premium Zapfer, komplett mit Leitung, Isolierung, Ummantelung und Behälter Anschlussteil,
  4. Handbetriebene Luft Pumpe, Gehäuse Stahl (bei Bedarf, lediglich als Schankdruckverstärker)
  5. Gastro-Vorbinder mit 3 Taschen - für Geldbeutel, Service Zubehör etc.,
  6. Promotion-Flagge mit Teleskop Stange, witterungsbeständige Folientasche für 2x DIN A4 Werbeeinschübe, in Signalfarbe,

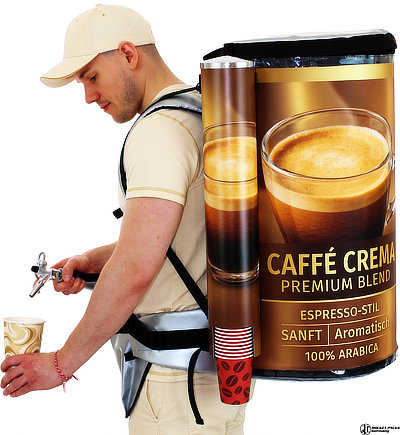

Kaffee Rucksack

Kaffeerucksack


Kaffee Rucksack

.

.
  • … für offenen Ausschank von Getränken
  • heiß/kalt sowie mit/ohne CO2
  • Profi 19-Liter (Art.-Nr.: RP1000/19MF-P)



Bedienungs- und Reinigungsanleitung

RocketPack – Getränkerucksack mit Zapfvorrichtung

Inhaltsverzeichnis:

Seite  1                           Grundausstattung Pro 19-Liter

(Art.-Nr.: RP1000/19MF-P)

Seite  2                           Anleitung/Grundaufbau

-          Rucksack & Isolierung

-          Anlegen des Rucksackes

-          Getränkeleitung & Hand-Schnell-Schankhahn

Seite  3                           -   AFG Getränkebehälter NC

-   CO2 - Druckflasche 500g

Seite  4                           -   CO2 - Druckminderer

-   Becherspender

-   Durchsichthülle

Seite   5 - 7                     Befüllen des RocketPack Getränkebehälter

mit kohlensäurefreien Getränken

Seite   8 - 12                   Befüllen des RocketPack Getränkebehälter

                                      mit Kohlensäurehaltigen Getränken

Seite  13                         Reinigungsanleitung

                                      (in Folge Formblatt „ Reinigungsnachweis“)



Seite  14 - 15                  Mögliche Pannen

Seite  16                         Gewährleistung

- 2 -

                                        • Anleitung / Grundaufbau
                                        • 4Rucksack & Isolierung
                                        • Im gefüllten Zustand (Ausstattung Profi 19-Liter) beträgt das Gesamtgewicht eines RocketPack - Getränkerucksack ca. 29,0 Kg (leer ca. 10 Kg). Die ergonomische
                                        • Konstruktion des Spezialrucksackes gewährleistet einen hohen Tragekomfort und
                                        • entlastet Rücken und Schultern des Trägers.
                                        • Die Thermoisolierung im Rucksack und der Getränkeleitung, halten über einen längeren Zeitraum (mind. 2-3 Stunden) hinweg die Behälterfüllung in der Temperatur konstant. Das gewährleistet optimalen Getränkegenuss.
                                        •

4Anlegen des Rucksackes

Legen Sie den Rucksack an und verbinden Sie als erstes den Taillengürtel um des Trägers untere Taille. Danach werden die Schulterriemen in korrekte Höhe justiert und der Riemen vor der Brust angezogen. Der Taillengürtel sollte das meiste Gewicht vom Rucksack auf des Träger Hüfte tragen.

Justieren Sie den Taillengürtel, während die Schulterriemen noch lose sind!

4Getränkeleitung & Hand-Schnell-Schankhahn

    mit Handgriff und Zughebel

Die Fließgeschwindigkeit vom Getränk kann beeinflusst werden, in dem man an der Justierschraube (links vom Zughebel) dreht. Diese Feineinstellungen werden beim Ausschenken von Bier und Soft-Drinks erforderlich, um die Schaumbildung zu regulieren. Drehen Sie die Schraube entgegen dem Uhrzeigersinn um die Fließgeschwindigkeit zu erhöhen. Drehen der Schraube mit dem Uhrzeigersinn reduziert die Fließgeschwindigkeit (das schäumen von Getränken).

Wichtig !

Beobachten Sie die Temperatur der Flüssigkeit, die sich längere Zeit in der Getränkeleitung befindet. Bei extremer Hitze kann sich die in der Leitung befindliche Flüssigkeit erwärmen. Es empfiehlt sich, diese auszurangieren um die eigentliche Temperatur des Getränkes beim ausschenken wieder herzustellen.

                  3 ...

- 3 -

4AFG Getränkebehälter NC

In den 5 Gallonen (19 Liter) Getränkebehälter kann jedes Getränk, mit oder ohne Kohlensäure, heiß oder kalt (z.B. Cola, Bier, Fruchtsäfte, Kaffee, Tee, Glühwein, Trinkjoghurt etc.) eingefüllt werden. Die maximale Druckbelastung für den Behälter

liegt bei 7 bar.

Ergiebigkeit des 5 Gallonen (19 Liter) Getränkebehälter:

Becher:        0,2 L            Portionen pro Behälter:     ca. 95 Becher

                  0,3 L                                                  ca. 63 Becher

                  0,4 L                                                  ca. 47 Becher

                  0,5 L                                                  ca. 38 Becher

4CO2 Druckflasche 555g



    1. CO2 (Kohlensäure) wird als Förderdruck (Schankdruck) für Kohlensäurehaltigen Getränke verwendet. Unsere CO2 Druckflasche 500g kann bei jedem Gasehändler mit flüssigem CO2 Gas wieder aufgefüllt werden. Die Ergiebigkeit einer Flaschenfüllung kann stark variieren.
    2. Es lassen sich bei einer durchschnittlichen Arbeitsdruckeinstellung von 2 bar ca. 80 Liter Getränkeflüssigkeit mit einer CO2-Füllung servieren.
    3. Achtung !
    4. Gefüllte CO2 Druckflaschen immer stehend, gut befestigt transportieren und lagern.  Keiner großen Hitze und extremer Kälte aussetzen.
    5. Im RocketPack Getränkerucksack immer stehend einsetzen !!!
    6. Das Ausschankmanöver nur mit ordnungsgemäß angelegtem Rucksacksystem durchführen, niemals aus horizontaler Position!



4CO2 Druckminderer

Druckgasbehälter (CO2 Druckflasche 500g) niemals ohne Druckminderer mit Sicherheitsventil anschließen, befolgen Sie hierzu die Betriebsanweisung für Getränkeschankanlagen (befindlich im Rucksackdeckel), sonst besteht

Zerknallgefahr ! Der RocketPack Getränkerucksack (Profi 19-Liter) ist mit einem CO2 Druck-minderer mit Betriebsdruckmesser 0-10/7 bar ausgestattet.

                4...

- 4 -

4Becherspender

                                          1. Der Becherspender ist mit Klettverschluss an den RocketPack Rucksack befestigt.
                                          2. Er lässt sich in Sekunden entfernen und wieder anbringen. Die Becherspender Röhre
                                          3. fasst mindestens 100 Stück Einwegtrinkbecher der Größe 350-710 ml (Optional auch Becherspender für Mehrwegbecher erhältlich).
                                          4. Auffüllen und Entnehmen:
                                          5. Den Chrom Deckel abnehmen und die Becher oben einfüllen. Während des Einfüllvor-ganges, mit der freien Hand am anderen Ende entgegenhalten, damit die Trinkbecher nicht durchrutschen können.
                                          6. Die Trinkbecher können gut einzeln entnommen werden, wenn Sie bei der Entnahme nur den unteren Rand vom letzten Becher fassen und diesen mit einem kurzen Ruck aus der Spender Röhre ziehen.
                                          7. Sollte es verstärkt vorkommen, dass mehrere Becher auf einmal herauskommen, überprüfen Sie bitte die Metallklammern in der Spender-Röhre. Drücken Sie die Klammern etwas nach innen um die Spannung wieder zu verstärken.
                                          8. 4Durchsichthülle (für Werbeeinlage)

Die großzügige halbschalenförmige Fläche (Maß der Klarsichttasche H 67 x B 84 cm) auf der Rückseite des RocketPack Getränkerucksack informiert über den Inhalt oder kann als Imagewerbung für Dienstleistungen und Produkte zur Verfügung stehen.

Die Durchsichthülle ist über Klettverschluss Bänder an das Rucksacksystem befestigt. In Sekunden lassen sich Fotokopien oder Farbabzüge, vor Witterungseinflüssen geschützt, einlegen.

Maß für Direkt Branding:                      H 68 x B 84 cm

Maß für Einschub hinter Sichthülle:       H 64 x B 80 cm



 - 5 -

Befüllung und Ausschank von Getränken ohne Kohlensäure

4 Befüllen des Behälters mit kohlensäurefreien Getränken

Bei dieser Vorgehensweise, wird der Getränkebehälter nur mit 80% des Tankvolumens, das entspricht 15 Liter Getränkeflüssigkeit, aufgefüllt. Das restliche Tankvolumen dient als Druckluftspeicher. Der fest verschlossene RocketPack Behälter erhält dann über das Gasventil (IN-Kontakt) einen Kopfdruck von 6 bar.

Werden mit dem RocketPack Getränkerucksack kohlensäurefreie Getränke wie z.B. Kaffee, Tee, heiße Schokolade, Glühwein, Fruchtsäfte etc. ausgeschenkt, benötigen wir kein CO2 als Förderdruck. Alle Getränke, die nicht mit Kohlensäure versetzt sind benötigen auch keine Kohlensäure als Schankdruck. Als Förderdruck bei kohlensäurefreien Getränken empfehlen wir Lebensmittel geeigneten Stickstoff (N2) alternativ Druckluft (z.B. über Kompressor ölfrei oder mechanische Druckluftpumpe mit Manometer) zu verwenden.

Stickstoff und Druckluft haben keinerlei geschmackliche Auswirkung auf das Getränk, wogegen sich Kohlensäure mit dem Getränk verbindet und somit das Getränk mit Kohlensäure versetzt wird.

Bei dieser Vorgehensweise, wird der Getränkebehälter nur mit 80% des Tankvolumens, das entspricht 15 Liter Getränkeflüssigkeit, aufgefüllt. Das restliche Tankvolumen dient als Druckluftspeicher. Der fest verschlossene RocketPack Behälter erhält dann über das Gasventil (IN-Kontakt) einen Kopfdruck von 6 bar.

Vorgehensweise:

1.    Trennen Sie die Steckkupplung schwarz der Getränkeleitung vom 5 Gallonen

RocketPack Getränkebehälter. Hierfür den äußeren Ring der Steckkupplung mit

Mittel- und Zeigefinger nach oben ziehen.



2.    Nehmen Sie den Getränkebehälter aus der Isolierung des Rucksackes heraus.

 Der Getränkebehälter kann auch aufgefüllt werden, ohne aus dem Rucksack

 genommen zu werden, ist aber nicht empfehlenswert.

3.    Entfernen Sie nun den Behälterdeckel vom RocketPack Getränkebehälter, in dem Sie

den Bügel nach oben ziehen. Falls Behälterdeckel nicht abgeht, bitte vorher Druck ablassen (dekompremieren). Hierzu das Entlüftungsventil am Behälterdeckel nach oben ziehen. Sobald kein Zischen mehr zu vernehmen ist, das Entlüftungsventil wieder loslassen. Jetzt kann der Deckel abgenommen werden.

4.    Füllen Sie nun 15 Liter Getränkeflüssigkeit in den RocketPack Getränkebehälter ein und spannen den Deckel wieder fest an seinen Platz. Darauf achten das der Dichtungsring am Behälterdeckel richtig sitzt.

5.    Nachfolgend legen Sie die Leitung Ihrer N2-Druckflasche - nur in Verbindung mit

N2-Druckminderer (Kompressor, Mechanischen Druckluft Pumpe) - Steckkupplung grau - an das IN-Ventil des RocketPack Getränkebehälter (siehe hierzu Skizze von Seite 7). Druckgasbehälter (N2-Druckflasche) ganz öffnen und auf Dichtheit überprüfen.

  6...

- 6 -

Dann stellen Sie mit einem Schraubenzieher an der Druckeinstellschraube, den Betriebsdruck von 6 bar ein. Öffnen Sie das Absperrventil. Im Behälter wird innerhalb weniger Sekunden ein Druck von 6 bar aufgebaut. Während des Druckaufbaus ist ein Zischen vom RocketPack Behälter zu hören. Bei Erreichen des gewünschten Arbeitsdruck von 6 bar ist das Zischen nicht mehr zu hören. Die N2 Verbindung kann gelöst werden.

6.    Wird für den Druckaufbau ein Air Kompressor eingesetzt - in Verbindung mit Lebensmitteln sind nur ölfreie Kompressoren mit Aktiv Kohlefilter zugelassen - stellen Sie bei dem Air Kompressor auf der Einstellskala die gewünschten 6 bar Betriebsdruck ein und legen dann, wie vor bei N2 erklärt, die Leitung an das IN-Ventil Ihres RocketPack Getränkebehälter. Druckaufbau durchführen, anschließend die Verbindung wieder lösen. Bei Verwendung der Mechanischen Druckluftpumpe können Sie am Manometer ablesen wann die 6 bar Kopfdruck erreicht sind. Danach Druckverbindung

ebenfalls lösen.



7.    Der Getränkebehälter kann jetzt in das isolierte Rucksacksysteme geführt werden.

Verbinden Sie anschließend die Getränkeleitung Steckkupplung schwarz mit dem RocketPack Getränkebehälter.

8.    Wenn Sie jetzt den Hand-Schnell-Schankhahn an der Getränkeleitung betätigen pressen 6 bar Druck die Getränkeflüssigkeit aus dem Behälter. Der Behälter kann vollständig entleert werden.



Vorsicht:

Die ersten paar Schankmanöver können sehr schnell herausströmen. Wir Empfehlen, dass erste Schankmanöver im Ausguss, Eimer oder am Boden auszuprobieren, bevor Sie den Becher der Konsumenten füllen.



                                                                                              - 8 -

Befüllung und Ausschank von Getränken mit Kohlensäure

4 Auffüllen des Behälters mit kohlensäurehaltigen Getränken,

    geschlossen über Getränkeleitung unter Anwendung von CO2

Werden mit dem RocketPack Getränkerucksack kohlensäurehaltige Getränke wie z.B. Cola, Wein-/Saftschorlen, Sprudel, Bier etc. ausgeschenkt, benötigen Sie als

Schankdruck CO2.

Um den Verlust von Kohlensäure beim Einfüllvorgang zu verhindern, welches zur Folge hat, dass Soft-Drinks und Bier „fade“ schmecken, ist es empfehlenswert das Getränk unter Anwendung von CO2 vom Getränkebehälter - KEG oder AFG - der Getränkeindustrie in den RocketPack Behälter umzufüllen. Der Industrie-Getränkebehälter sollte mehrere Stunden vor dem Umfüllvorgang kühl gelagert werden. Der RocketPack Behälter sollte ebenfalls kühl sein, so dass die Getränketemperatur zum Zeitpunkt der Umfüllung bei ungefähr 3 Grad °C liegt.

Vorgehensweise:

1.    Trennen Sie sowohl die Steckkupplung schwarz von der Getränkeleitung als auch die Steckkupplung grau von der Gasleitung (IN-Ventil) des RocketPack Getränke-behälter. Für das Trennen der Kupplung vom Ventil, muss der äußere Ring der Steckkupplung mit Mittel- und Zeigefinger nach oben gezogen werden.

2.    Nehmen Sie den Getränkebehälter aus der Isolierung des Rucksackes heraus.

Der Getränkebehälter kann auch aufgefüllt werden, ohne aus dem Rucksack genommen zu werden, ist aber nicht empfehlenswert.

3.    Überprüfen Sie den Behälterdeckel auf Dichtheit und richtigen Sitz um Behinderungen (Pannen) beim Befüllvorgang auszuschließen.

4.    Der noch leere RocketPack Behälter wird vor dem eigentlichen Befüllvorgang unter Anwendung von CO2 auf 1 bar vorgespannt. Hierzu verbinden Sie die Steckkupplung grau Ihrer CO2-Druckflasche mit dem IN-Ventil des RocketPack Getränkebehälter. Mit der Druckeinstellschraube am Druckminderer stellen Sie den Betriebsdruck von 1 bar ein. Hierbei bitte unbedingt die Anweisung und Reihenfolge auf der Betriebsanweisung für Getränkeschankanlagen - Anschließen eines Druckbehälters - befolgen. Innerhalb von wenigen Sekunden baut sich im Behälter der Druck von 1 bar auf. Nach Beendigung des Druckaufbau, die Verbindung wieder lösen.

5.    Als nächsten Schritt, hat das anlegen der Befüllvorrichtung (siehe hierzu Skizze auf Seite 11) an den Industrie AFG Getränkebehälter zu erfolgen. Die Befüllvorrichtung besteht aus CO2-Druckgasflasche mit Druckminderer und Leitung mit Steckkupplung grau, sowie einer Getränkeleitung mit Steckkupplung schwarz....

- 9 -

Es folgt das Anlegen der Druckgasleitung Steckkupplung grau an den Industrie AFG Behälter. Bitte auch hier, wie vor bei Punkt 4, unbedingt die Anweisung und Reihenfolge der Betriebsanweisung für Getränkeschankanlagen befolgen. Erst nach anschließen der Hinterdruckgasleitung (IN-Ventil des Industrie AFG Behälter) das Absperrventil der Druckflasche öffnen. An der Druckeinstellschraube können Sie den erforderlichen Förderdruck einstellen.

Bevor Sie jedoch mit dem Umfüllvorgang beginnen können, sollte noch die Überbrückung der Getränkeleitung von Industrie AFG Behälter in den RocketPack Behälter erfolgen. Getränkeleitung Steckkupplung schwarz an die beiden Getränkeleitungsventile (siehe hierzu Skizze von Seite 11) anlegen.

6.    Auf das IN-Ventil des RocketPack Behälter kommt ein so genanntes Schnüffelventil Steckkupplung grau. Das Schnüffelventil ist eine Art Kontrollventil, welcher Ihnen zeigt, wann der RocketPack Behälter voll ist und für den Druckausgleich während des Befüllvorganges sorgt. Das Schnüffelventil sollte stets im Auge behalten werden. Zunächst wird etwas Schaum aus dem Ventil sickern. Bei austreten von Getränke-flüssigkeit ist der RocketPack Getränkebehälter voll.

Es empfiehlt sich einen Trinkbecher an das Schnüffelventil zu halten, damit die austretende Getränkeflüssigkeit aufgefangen werden kann um mögliche Verunreinigungen des Bodenbelages zu vermeiden.

Erst wenn Getränkeflüssigkeit aus dem Schnüffelventil austritt,

ist der Behälter vollständig aufgefüllt!

7.    Lösen Sie sämtliche Verbindungen die zum Befüllvorgang benötigt wurden und setzen Sie den RocketPack Getränkebehälter wieder in das isolierte Rucksacksystem. Verbinden Sie die Getränkeleitung Ihres RocketPack Getränkerucksackes Steckkupplung schwarz mit dem Ventil Ihres RocketPack Getränkebehälter.

8.    Verbinden Sie die CO2-Druckflasche 555g inkl. Druckminderer Steckkupplung grau mit dem IN-Ventil Ihres RocketPack Behälter. Stellen Sie an der Einstellschraube des Druckminderer den Betriebsdruck ein, der für das ausschenken Ihres Getränkes benötigt wird (befolgen Sie hierzu, wie vor bei Punkt 4 und 5, die Anweisung und Reihenfolge der Betriebsanweisung für Getränkeschankanlagen).

Wir empfehlen für jedes Getränk einen Förderdruck von

maximal 2 bar zu verwenden !

9.    Nach dem Sie die einzelnen Elemente in das Rucksacksystem integriert haben und

der RocketPack Getränkerucksack sorgfältig geschlossen wurde, können Sie den Getränkerucksack anlegen und die Gurte justieren. Sie können jetzt mit dem Ausschank beginnen.

                                                                                                                         10...

- 10 -

Hinweis :

  • Alle kohlensäurehaltigen Getränke lassen sich auch, ohne Qualitätsverluste in der Getränkeeigenschaft, über die Behälteröffnung in den RocketPack Behälter einfüllen.
  • In Flaschen/Dosen abgefüllte kohlensäurehaltigen Getränke werden bei der Abfüllung mit mehr Kohlensäure angereichert als KEG Ware.
  • Das Getränk, sollte vorab auf eine Temperatur von ca. 3 Grad °C gekühlt werden, dann schäumt es beim Einfüllen nicht so stark und verliert auch so gut wie keine Kohlensäure. Nach dem Einfüllvorgang umgehend den Behälterdeckel wieder anlegen, um ein entweichen der Kohlensäure einzuschränken.
  • Beim ausschenken, wird das Getränk über die CO2-Druckflasche, mit der entsprechend benötigten Menge Kohlensäure wieder angereichert.

                                                      - 13 -

Reinigunsanleitung

4RocketPack – GetränkeRucksack mit Zapfvorrichtung

Nach jedem Gebrauch (Einsatz) müssen der 5 Gallonen RocketPack Getränkebehälter, die Getränkeleitung und Schankhahnvorrichtung gereinigt werden. Wir empfehlen hierzu Reinigungskonzentrate, wie sie für Schankanlagen in der Gastronomie eingesetzt werden, zu verwenden (z.B. Bier-Rohr-Rein von der Fa. Becher).

Vorgehensweise:

1.    Nehmen Sie den Getränkebehälter aus dem Rucksack System und entfernen Sie den Behälterdeckel. Möglich, dass sich der Behälterdeckel nicht gleich abnehmen lässt. Bitte den Ring am Entlüftungsventil (am Behälterdeckel) nach oben ziehen und den Druck ablassen (zischen zu vernehmen). Nach diesem Vorgang, wird sich der Behälterdeckel entfernen lassen. Gießen Sie eventuelle Getränkerückstände aus

dem Behälter.

2.    Füllen Sie den Behälter bis zu 1/2 (ca. 9 Liter) mit warmem Wasser auf und geben etwas Reinigungskonzentrat (2 Verschlusskappen) hinzu. Legen Sie den Behälter-deckel wieder sorgfältig an. Darauf achten das der Dichtungsring richtig anliegt und das Entlüftungsventil wieder nach unten geneigt ist.

3.    Schütteln Sie den Getränkebehälter mit der Reinigungslösung ungefähr 1 Minute kräftig durch. Danach etwa 5 Minuten ruhen lassen.

4.    Über CO2, N2 oder Druckluft - Steckkupplung grau - bauen Sie im Getränkebehälter mit der Reinigungslösung einen Kopfdruck von ca. 6 bar auf.

5.    Legen Sie die Getränkeleitung mit Hand-Schnell-Schankhahn an - Steckkupplung

schwarz - und lassen die Reinigungsflüssigkeit aus dem Behälter durch die

Getränkeleitung und Schankhahnvorrichtung laufen.

6.    Um Seifenrückstände aus dem Behälter und der Getränkeleitung zu beseitigen, bitte die Schritte 1 bis 5 der Reinigungsanleitung mit klarem Wasser wiederholen.

Der Reinigungsvorgang ist beendet.

7.    Reinigungsnachweis ist in das Betriebsbuch bzw. Reinigungsblatt in der Bedienungs-anleitung einzutragen.



Den Getränkebehälter mit angelegtem Deckel lagern!

  • Verschmutzungen (Flecken  am Rucksack) lassen sich mit
  • einem Schwamm, etwas Seife und warmen Wasser beseitigen.
  • Die gesäuberten Teile an der Luft trocknen lassen.



   14...

- 14 -

Mögliche Pannen

Es kommt keine Flüssigkeit aus der Getränkeleitung / Schankhahn

4 Überprüfen Sie die Justierschraube am Hand-Schnell-Schankhahn (links vom Zughebel)

Drehen Sie die Schraube entgegen dem Uhrzeigersinn um den Getränkefluss zu erhöhen.

4 Versichern Sie sich, dass die Getränkeleitung (Steckkupplung schwarz) richtig am

Getränkeventil des RocketPack Getränkebehälter angelegt ist. Falls die Steckkupplungen sich nur schwer an die Ventile anbringen lassen, hilft befeuchten der Steckkupplung Innenseiten.

4 Kontrollieren Sie den CO2-Druckminderer. Erhöhen Sie ggf. an der Druckeinstell-

schraube Ihren Arbeitsdruck und überprüfen Sie die Steckkupplung grau Ihrer Gasleitung auf richtigen Sitz am IN-Ventil.

4 Überprüfen Sie, ob Sie nicht vielleicht Ihre Steckkupplungen von Gas (grau) und

Getränk (schwarz) vertauscht haben. Steckkupplung grau, gehört auf das IN-Venitl und Steckkupplung schwarz auf das OUT-Ventil für die Getränkeleitung.

4 Wurde das in den RocketPack Getränkebehälter eingefüllte Getränk richtig vermischt.

    Unter Umständen können Klumpen die Getränkeleitung blockieren.

Sollten  vorgenannte  Tipps,  dass  Problem  nicht  beheben,

zerlegen  Sie  den Hand-Schnell-Schankhahn und spülen

die einzelnen Teile gründlich mit Wasser durch.

Soft-Drinks und Bier entwickeln zu viel Schaum

4 Wenn die Serviertemperatur nicht aufrechterhalten werden kann, entwickeln Bier und

 Soft-Drinks (besonders „Light“ Produkte) zu viel Schaum.

4 Bei extremer Hitze (im Sommer) kann sich die Flüssigkeit in der Getränkeleitung

erhitzen. Eventuell, sollte die befindliche Flüssigkeit in der Getränkeleitung vor dem Schankmanöver ausrangiert werden.

4 Der Getränkebehälter bzw. die eingefüllte Getränkeflüssigkeit sollte vor dem  Einsetzen

in den Rucksack, auf eine Temperatur von ca. 3 Grad °C heruntergekühlt werden. Damit das Getränk, selbst bei sommerlichen Temperaturen, ein Aufwärmen von einigen Grad °C, ohne Qualitätsverluste in der Getränkeeigenschaft, verkraftet.

4 Wird der RocketPack Getränkebehälter unmittelbar vor dem Einsatz aufgefüllt,

empfiehlt es sich, sowohl das einzufüllende Getränk, als auch den RocketPack Behälter, vorher kühl gelagert zu halten.

  15 ...

- 15 -

4 Sollten Sie innerhalb von 1,5 Stunde die 19 Liter Behälterfüllung Ihre RocketPack

nicht ausschenken können, füllen Sie den Getränkebehälter nur zur Hälfte voll, um

die Zeit zu verringern, in der sich das Getränk im Behälter/Rucksack befindet.

Tipps zum Befüllen !

Beim Einfüllen von kalten Getränken in den RocketPack Getränkebehälter über Getränkeleitung bildet sich Kondensat an der Außenwand. An Hand des aufsteigenden Kondensates am Behälter können Sie genau erkennen, wann der Behälter vollständig aufgefüllt ist.

Beim Einfüllen von Heißgetränken ist diese Kontrolle nicht möglich. Wir empfehlen hierbei, eine herkömmliche Personenwage zu verwenden. Eichen Sie die Wage mit dem leeren RocketPack Behälter auf „Null“.  Beginnen Sie dann mit dem Einfüllvorgang. Für jedes eingefüllte Liter Flüssigkeit, zeigt die Wage ein Kilogramm mehr.

4 Regulieren Sie die Fließgeschwindigkeit mit der Justierschraube Ihres Hand-Schnell-

    Schankhahn. Drehen im Uhrzeigersinn vermindert den Fluss (Überschäumen).

Der Getränkebehälter hält den Druck nicht

4 Überprüfen Sie, ob Behälterdeckel und Dichtungsring richtig angelegt sind.

4 Sind die Steckkupplungen für Gas und Getränkeleitung richtig angelegt?

- 16 -





Auf dieses Rocket Packs® Produkt, das mit größter Sorgfalt hergestellt wurde, gewährt die Firma Szabó Rocket Packs® in Frankfurt/Main eine Garantie von 2 Jahren ab Kaufdatum gegen Mängel, die durch unsachgemäße Verarbeitung oder Materialfehler verursacht worden sind. Diese Garantie berechtigt zum Ersatz der mangelhaften Teile. Ein Garantie-anspruch kann nicht erhoben werden im Falle von unsachgemäßer Behandlung.

Auf keinen Fall haben Sie Anspruch auf Schadenersatz oder Zinsen.

Für den seltenen Fall, daß Ihr Produkt schadhaft sein sollte bitten wir Sie, diese zusammen mit dem dafür vorgesehenen Garantieabschnitt an uns zurück zu senden. Wir veranlassen die Reparatur. Die Frachtkosten bis zur Reparaturstelle werden vom Besitzer beglichen. Die Frachtkosten für den Rückversand übernimmt die Firma Szabó Rocket Packs® in Frankfurt/Main.

Bitte bewahren Sie den Kaufbeleg/die Rechnung für die Dauer

der Garantiezeit auf, da er bei möglichen Schäden Ihres

RocketPack Getränkerucksack beigelegt werden muss.

                                                                                                                                                                                                                                      8...

- 11 -



  • Befüllen des RocketPack Getränkebehälter
  • mit kohlensäurehaltigen Getränken
  • geschlossen über Getränkeleitung
  •
  • unter Anwendung von Kohlensäure (CO2)
  • Beispiel: Soft-Drink
  • Skizze zur Vorgehensweise von Seiten 8, 9 und 10
  • der Bedienungsanleitung. Umfüllvorgang von Industrie
  • PreMix-Behälter in RocketPack Getränkebehälter

Noch Fragen ?



     12...

- 12 -



Auffüllen des RocketPack Getränkebehälter

mit kohlensäurehaltigen Getränken

geschlossen über Getränkeleitung

unter Anwendung von Kohlensäure (CO2)

Beispiel: Bier

Skizze zur Vorgehensweise von

Seite 8, 9 und 10 der Gebrauchsanleitung.

Umfüllvorgang von Industrie Bierfass (KEG)

in RocketPack Getränkebehälter.

Noch Fragen ?

        13...

- 1 -

Grundausstattung

Der RocketPack – Getränkerucksack (Art.-Nr.: RP 1000/19MF-P) wird mit folgender Grundausstattung geliefert:

1.    Ergonomisch konstruiertem Spezialrucksack, mit hohem Tragekomfort aus strapazierfähigem

LKW Planenstoff gefertigt. Extrem reißfest, abwaschbar, Stoffseite wasser- und schmutz abweisend imprägniert;

2.    Isoliermanschette für Getränkebhälter, durch Klettverschluss im Umfang verstellbar;

3.    AFG Getränkebehälter NC, Inhalt 5 Gallonen (19 Liter), aus Edelstahl, mit Gummiboden,

NC-Ventil und Deckel mit Entlüftungsventil;

4.    Getränkeleitung, 7x12 mm Getränkeschlauch SK021039 mit Isolierung, mit NC-Steckkupplung,

mit Hand-Schnell-Schankhahn;

5.    Becherspender, aus bruchfestem PE, Farbe weiß bzw. rot, Deckel Chrom, für Trinkbecher 350-710 ml;

6.    Durchsichthülle, mit Klettbändern angebracht, Maß H 65 x B 80 cm für Werbeeinlage;

7.    Gastronomie-Vorbinder, mit drei Taschen, für Service Zubehör oder Wechselgel;

8.    Druckzubehör, optional lieferbar (wähle aus Preisliste gewünschtes Equipment)

Skizze Grundausstattung:

 2 ...

Ergänzungsblatt zur RocketPack Bedienungs- und Reinigungsanleitung Getränkeausschank über RocketPack mit 11,4 Liter NC-Tank  unter Anwendung der Druckluftpumpe mit Manometer !

________________________________________________

Hierbei wird der RocketPack Getränkebehälter mit 9 Liter Getränkeflüssigkeit aufgefüllt. Das restliche Behältervolumen dient als Druckluftspeicher. Der fest verschlossene Behälter erhält dann über die Gasleitung (IN Ventil) unter Anwendung der Druckluftpumpe mit Manometer einen Kopfdruck von 6 bar.

Vorgehensweise:

1.    Trennen Sie die Steckkupplung schwarz von der Getränkeleitung des RocketPack Getränkebehälter. Hierzu den äußeren Ring der Steckkupplung mit Zeige- und Mittelfinger nach oben ziehen

2.    Nehmen Sie den Getränkebehälter aus der Isolierung des Rucksackes heraus.

    Der Behälter kann auch aufgefüllt werden, ohne aus dem Rucksack genommen zu

    werden, ist aber nicht empfehlenswert.

3.    Entfernen Sie nun den Behälterdeckel vom RocketPack Getränkebehälter, in dem Sie den Bügel in der Mitte nach oben ziehen. Falls der Behälter unter Druck steht, bekommen Sie den Behälterdeckel nicht gleich ab. Der Druck muß erst abgelassen werden. Hierzu den Ring am Entlüftungsventil, in der Mitte vom Behälterdeckel nach oben ziehen und halten. Solange Druck abgeht ist ein Zischen zu hören. Ist das Zischen nicht mehr zu hören, Ring wieder loslassen. Der Behälterdeckel kann jetzt entfernt werden.

4.    Füllen Sie nun über die Behälteröffnung 9 Liter Getränkeflüssigkeit in den RocketPack Getränkebehälter und spannen den Behälterdeckel wieder fest an seinen Platz. Bitte darauf achten, daß der Dichtungsring am Behälterdeckel richtig sitzt !

5.    Als nächstes müssen Sie den Druckaufbau im Getränkebehälter durchführen. Hierzu

stecken Sie die Steckkupplung grau von der manuellen Luftpumpe an die Gasleitung  (IN Ventil) des RocketPack Getränkebehälter. Druckluftpumpe nicht an die Getränkeleitung (OUT Ventil) anlegen !

6.    Nachdem die Verbindung richtig angelegt ist, können Sie mit dem Druckaufbau

(Pumpen) beginnen. An der Luftpumpe befindet sich ein Kontrollmanometer mit

    der Skala 0 - 10 bar (rote Ziffern). Betätigen Sie die Pumpe bitte so lange, bis die

    Anzeige auf ca. 6 bar zeigt. Sollte Sie während dem Druckaufbau ein Zischen, vom

    Behälterdeckel hören, so ist der Deckel nicht ordnungsgemäß angelegt oder der

    Dichtungsring ist verrutscht. Bitte überprüfen und Fehler beheben.

Gewünschter Förderdruck kann nur erreicht werden

    wenn Behälterdeckel richtig angelegt ist!

        2 ...

- 2 -





    Nach erreichen des gewünschten Förderdruckes, die Steckkupplung grau der

    Druckluftpumpe wieder von der Gasleitung lösen.



7.    Jetzt können Sie den Getränkebehälter wieder in das isolierte Rucksacksystem führen. Den Getränkebehälter soweit es nur geht in die Isolierung schieben. Danach kann die Getränkeleitung Steckkupplung schwarz angelegt werden. Bitte darauf achten, daß die Getränkeleitung und Gasleitung nicht vertauscht werden!

Bitte legen Sie zuerst den Rucksack ordnungsgemäß an bevor Sie mit dem

Schankmanöver beginnen.

Das Schankmanöver nur

mit angelegtem Rucksack durchführen!



8.    Wenn Sie jetzt den Zughebel des Hand-Schnell-Schankhahn an der Getränkeleitung betätigen pressen 6 bar Druck die Getränkeflüssigkeit aus dem Behälter. Der Behälter kann vollständig geleert werden. Die Fließgeschwindigkeit vom Getränk kann durch drehen an der Justierschraube – links vom Zughebel des Hand-Schnell-Schankahn - reguliert werden.

Reindrehen der Justierschraube verringert die Fliesgeschwindigkeit. Herausdrehen der Justierschraube verstärkt den Fluss.  Achtung !!!  Die Justierschraube nicht ganz herausdrehen, sonst spritzt die Getränkeflüssigkeit unkontrolliert durch die Öffnung.

Vorsicht:

Die ersten paar Schankmanöver können sehr schnell herausströmen. Wir empfehlen, daß erste Schankmanöver im Ausguß, am Boden (falls möglich) oder in einem Auffangbehälter auszuprobieren, bevor Sie den Becher der Konsumenten füllen.

Noch Fragen?



Getränkeausschank über RocketPack

unter Anwendung der elektronischen Zapfpumpe 400mBar

Im Gegensatz zum Druckaufbau mit der manuellen Luftpumpe oder einem externen Air-Kompressor wird die elektronische Zapfpumpe permanent im RocketPack Rucksacksystem belassen. Mittels einer elektronischen Druckregelung (400 mBar) wird beim Zapfen ein konstantes Fließverhalten erreicht, womit sich ein gleichmäßiges Befüllen der Gläser ergibt. Die elektronische Zapfpumpe wird mit Akku betrieben. Die Förderkapazität einer Akkuladung liegt bei ca. 70/80 Liter pro Ladung. Die Ladezeit der Akkus beträgt mindestens 10 Stunden. Ein überladen ist nicht möglich.

Vorgehensweise:

1.    Beide Steckkontakte schwarz NC-Ventil von Getränkeleitung und grau IN-Ventil

von Leitung der elektronischen Zapfpumpe lösen.

2.    Nehmen Sie den Getränkebehälter aus der Isolierung des Rucksackes heraus.

3.    Dekompremieren (Druck ablassen) Sie den Getränkebehälter, in dem Sie das Entlüftungsventil am Behälterdeckel nach oben legen. Nachdem Sie den Druck abgelassen haben, dass Entlüftungsventil gleich wieder nach unten legen.

4.    Ziehen Sie nun den Riegel nach oben und entfernen Sie den Behälterdeckel. Befüllen

Sie den Getränkebehälter mit 11 Liter Getränkeflüssigkeit und spannen den

   Behälterdeckel wieder an seinen Platz. Bitte darauf achten, dass der Dichtungsring am

   Behälterdeckel richtig sitzt.

5.    Der mit 11 Liter gefüllte und gut verschlossene Getränkebehälter kann jetzt wieder in

die Isolierung des Rucksacksystems geschoben werden.

6.    Danach werden die Steckkupplung schwarz (Getränkeleitung) an das NC-Ventil der Getränkeleitung und die Steckkupplung grau (elektronische Zapfpumpe) an das IN-Ventil für den Druckaufbau angelegt.

7.    Bevor Sie mit dem Ausschankmanöver beginnen können, müssen Sie zunächst für den erforderlichen Förderdruck (Schankdruck) im Behälter sorgen. Hierzu aktivieren Sie die elektronische Zapfpumpe (am Wippschalter einschalten- grüne Lampe leuchtet) und schieben ihn an seine vorgesehene Stelle zurück.

    Solange das Summen der Zapfpumpe zu hören ist, wird Druck im Getränkebehälter

    aufgebaut. Das Gerät schaltet sich automatisch ab, sobald der erforderliche Förder-

    druck erreicht ist. Die Zapfpumpe braucht, je nach eingefüllter Getränkemenge, einige

    Sekunden bis zum vollständigen Druckaufbau. Fällt, im Getränkebehälter, der Druck

    während des Ausschankmanöver wieder ab, schaltet sich das Gerät automatisch

    wieder ein. So wird ein gleichbleibender Ausschankdruck gewährleistet.

2 ...

- 2 -

8.    Sie können jetzt den Rucksack verschließen und anlegen. Sogleich können Sie mit dem

Ausschankmanöver beginnen.

Das Ausschankmanöver

nur mit angelegtem Rucksack durchführen !!!



9.    Die Fließgeschwindigkeit vom Getränk, kann durch drehen an der Justierschraube des

Hand-Schnell-Schankhan reguliert werden (siehe hierzu Seite 2 der Gebrauchs – und Reinigungsanleitung).



Wichtiger Hinweis !

Nach jedem Gebrauch (Einsatztag) die Zapfpumpe an das Ladegerät anschließen, damit sie für den nächsten Einsatztag volle Kapazität hat.

Vorgehensweise:

Weitere wichtige Hinweise befinden sich im Hauptteil der

Bedienungs- und Reinigungsanleitung zum RocketPack.

Bitte vor Gebrauch des RocketPack – Getränkerucksack

unbedingt die Bedienungsanleitung durchlesen !!!





Ergänzungsblatt zur RocketPack Bedienungs- und Reinigungsanleitung

Getränkeausschank über RocketPack

unter Anwendung eines externen Air-Kompressor

Vorgehensweise:

1.    Trennen Sie die Steckkupplung schwarz von der Getränkeleitung des Behältertanks.

2.    Nehmen Sie den Behältertank aus der Isolierung des Rucksackes heraus. Der Behälter   kann auch aufgefüllt werden, ohne aus dem Rucksack genommen zu werden, ist aber nicht empfehlenswert.

3.    Entfernen Sie den Behälterdeckel vom Tank, indem Sie den Bügel nach oben ziehen.

Falls Behälter nicht gleich abgeht, Behälter ggf. Dekompremieren (Druck ablassen). Hierzu  das kleine Entlüftungsventil am Behälterdeckel nach oben legen. Sobald kein Zischen mehr zu vernehmen ist, das Entlüftungsventil wieder nach unten legen. Jetzt kann der Deckel abgenommen werden.

4.    Befüllen Sie nun den Behältertank mit 9 Liter Getränkeflüssigkeit und spannen den Behälterdeckel wieder an seinen Platz. Bitte darauf achten, daß der Dichtungsring am Behälterdeckel richtig sitzt !

Der Behälterdeckel ist richtig angelegt, wenn er in horizontaler Richtung zur Behälteröffnung eingeführt wird und dann mit einer viertel Rechtsdrehung an die Behälteröffnung angepaßt wird.

5.    Als nächsten Schritt muß der Druckaufbau im Behältertank durchgeführt werden. Hierzu stecken Sie die Steckkupplung grau vom Air-Kompressor an das IN-Ventil des Behältertanks. Das IN-Ventil erkennen Sie an der Einkerbung des Zeichen IN unmittelbar neben dem Ventil.

6. Nachdem die Verbindung richtig angelegt ist, kann mit dem Druckaufbau begonnen

werden - für 9 Liter Behälterfüllung / 6 Bar Arbeitsdruck erforderlich -

                              • Bei der Bedienung des Kompressor ( Druckeinstellung ) gemäß der Gebrauchsanleitung des Hersteller vorgehen. Sobald der Kompressor angeschaltet und eingestellt ist und der Verbindungskontakt zum Behältertank stimmt, baut er selbständig den gewünschten Arbeitsdruck im Behältertank auf. Nach erfolgtem Druckaufbau schaltet er sich automatisch ab. Sollten Sie während dem Druckaufbau ein Zischen vom Behälterdeckel vernehmen so ist dieser nicht richtig angelegt ( z.B. Dichtungsring feucht oder verrutscht oder Entlüftungsventil nach oben gestellt ). Bitte überprüfen und Fehler beheben.
                              • Gewünschter Arbeitsdruck kann nur erreicht werden wenn Behälterdeckel richtig angelegt ist ! Nach erreichen des gewünschten Arbeitsdruckes, die Steckkupplung grau wieder vom IN-Ventil lösen.

2 ...

- 2 -

7.    Jetzt können Sie den Behältertank wieder in die Isolierung des Rucksacksystemes  führen. Danach kann die Getränkeleitung Steckkupplung schwarz angelegt werden.



Darauf achten, daß die Getränkeleitung nicht an das IN-Ventil angelegt wird !

8.    Bitte legen Sie zuerst den Rucksack ordnungsgemäß an, bevor Sie mit der Verteilung der Getränkeproben beginnen. Legen Sie den Rucksack an und verbinden Sie als erstes den Hüftgürtel um des Trägers Hüfte. Danach werden die Schulterriemen in korrekter Höhe justiert und der Riemen vor der Brust angezogen. Der Hüftgürtel sollte das meiste Gewicht vom Rucksack auf des Trägers Hüfte übernehmen.

Justieren Sie den Hüftgürtel, während die Schulterriemen noch lose sind !

Nur mit angelegten BACKPACK die Getränke verteilen !!!

9.    Wenn Sie jetzt den Zughebel des Hand-Schnell-Schankhahn an der Getränkeleitung betätigen pressen 6 Bar Druck die Getränkeflüssigkeit aus dem Behältertank.

Der Behältertank kann vollständig entleert werden. Sollten Sie mit der eingestellten Fließgeschwindigkeit nicht zufrieden sein, kann diese durch drehen an der Justierschraube ( links vom Zughebel des Hand-Scnell-Schankhan ) reguliert werden.

Drehen Sie die Justierschraube nach links vermindert sich der Fluß. Drehen nach rechts verstärkt die Fließgeschwindigkeit.

Vorsicht:

Die ersten paar Schankmanöver können sehr schnell herausströmen. Wir empfehlen, daß erste Schankmanöver in einem separaten Auffangbehälter auszuprobieren und nicht gleich die Trinkbecher der Konsumenten zu befüllen.

Wichtig, Bitte beachten !

  •  Falls Steckkupplungen „schwarz“ oder „grau“ sich nur schwer anbringen lassen, ist es
  •      hilfreich die Innenseiten der Kontakte zu befeuchten.
  •  Unbedingt auf richtigen Sitz des Behälterdeckel vor dem Druckaufbau zu achten.
  •  Nie mehr als 9 Liter Getränk und 6 Bar Arbeitsdruck pro Behältertankfüllung verwenden.
  •  Auf die richtige Druckeinstellung ( 6 BAR ) am Kompressor achten.
  •  BACKPACK und Zubehör nicht schmeißen und mit Gewicht Belasten. Einige Teile
  •     ( Hand-Schnell-Schankhahn ) enthalten schlagempfindliche Materialien.
  •  Bitte bei längeren Einsatzpausen den Behältertank und die Getränkeleitung reinigen.
  • Da sich sonst Keime und Bakterien ansiedeln können oder gar die Getränkeleitung verstopft ( siehe hierzu separate Reinigungsanleitung ).

R e i n i g u n g s a n l e i t u n g



gemäß Ausstattung von Art.-Nr.: JP2002

Nach jedem Einsatztag, sollte der JuniorPack unbedingt gereinigt werden. Da sich sonst Keime und Bakterien in der Getränkeleitung sowie dem Behältertank ansiedeln können oder gar die Leitungen durch eingetrocknete Getränkereste verstopfen. Die tägliche Reinigung ist nicht notwendig, wenn als Getränkeflüssigkeit Trinkwasser in den Tank gefüllt wird.

Vorgehensweise:

1.    Entnehmen Sie den Behältertank aus dem Rucksacksystem. Dekompremieren Sie den

Behälter (Ring am Entlüftungsventil nach oben ziehen und halten) und entfernen Sie den Deckel. Gießen Sie eventuelle Getränkerückstände aus dem Behälter.

2.    Füllen Sie den Behälter mit 3,5 Liter lauwarmen Wasser auf und geben etwas Reinigungskonzentrat (z.B. Bier-Rohr-Rein SK 98.03 von Becher) dazu.

 Legen Sie den Behälterdeckel sorgfältig wieder an.

3.    Schütteln Sie den Getränkebehälter etwa 1 Minute kräftig durch. Danach 3 Minuten ruhen lassen.

4.    Mit einem externe Air-Kompressor oder Hand-Luft-Pumpe wird nun Druck (ca. 3 bar) auf den JuniorPack Getränkebehälter gegeben.

5.    Legen Sie die Getränkeleitung Steckkupplung schwarz an und entleeren den Getränkebehälter über den Hand-Schnell-Schankhahn vollständig.

6.    Um Seifenrückstände aus dem Behälter und der Leitung zu beseitigen, bitte die Schritte 1 bis 5 der Reinigungsanleitung mit klarem Wasser wiederholen.

7.    Nachdem der Reinigungsvorgang beendet ist, den Getränkebehälter Kopfüber trocknen lassen. Danach den Behälterdeckel wieder anspannen um Eindringen von Verunreinigungen im sauberen Behälter zu vermeiden.

Den Behältertank mit angelegten Deckel lagern !

Verschmutzungen (Flecken) am Spezialrucksack lassen sich mit einem sauberen Schwamm, milder Reinigungsflüssigkeit

und warmen Wasser beseitigen.

Die gesäuberten Teile an der Luft trocknen lassen.

JuniorPack getränke Rucksack in feuchten Zustand nicht in Plastiksäcke verstauen, da Schimmelgefahr !

Weniger…
